一 工作原理
附加在篩網上的超聲振動波（機械波），使超微細粉體接受巨大的超聲加速度，從而抑制粘附、摩擦、平降、楔入等堵網因素，提高篩分效率和清網效率。
二 產品說明

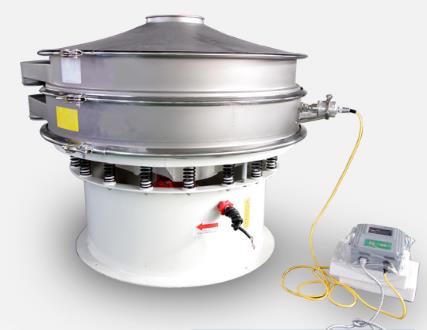

超聲振動篩是將220V、50Hz或110V、60Hz電能轉化為18KHz的高頻電能，輸入超聲換能器，將其變成18KHz機械振動，從而達到高效篩分和清網的目的。
該系統在傳統的振動篩基礎上在篩網上引入一個低振 幅、高頻率的超聲振動波（機械波），以改善超微細分體的篩分性能。特別適合高附加值精細分體的用戶使用。
超聲波振動篩是旋振篩的一種衍生產品，將超聲波控制器與振動篩有機結合在一起，在多年的研究生產的旋振篩的基礎上，在篩網上面疊加一個高頻率低振幅的超聲振動波，超微細粉體接受巨大的超聲 加速度，使篩面上的物料始終保持懸浮狀態，從而抑制粘附、摩擦、平降、楔入等堵網因素，從而解決了強吸附性、易團聚、高靜電、高精細、高密度、輕比重等篩分難題，使超微細粉篩分不再成為難 事，特別適合高品質、精細粉體的用戶使用。
安裝說明
規格型號 | 給料粒度 | 出料粒度 | 簡體轉速(r/min) | 裝球量 | 電機功率(KW) | 產量(t/h) | 重量(T) |
Φ900×1800 | ≤20 | 0.075－0.89 | 38 | 1.5 | 18.5 | 0.65－2 | 3.6 |
Φ900×3000 | ≤20 | 0.075－0.89 | 38 | 2.51 | 22 | 1.1－3.5 | 4.6 |
Φ1200×2400 | ≤25 | 0.075－0.6 | 32 | 3.8 | 30-45 | 1.5－4.8 | 12.5 |
Φ1200×3000 | ≤25 | 0.074－0.4 | 32 | 5 | 30-45 | 1.6－5 | 12.8 |
Φ1200×4500 | ≤25 | 0.074－0.4 | 32 | 7 | 55 | 1.6－5.5 | 13.8 |
Φ1500×3000 | ≤25 | 0.074－0.4 | 27 | 8 | 75-90 | 2－5.8 | 17 |
Φ1500×4500 | ≤25 | 0.074－0.4 | 27 | 14 | 90-110 | 3－6.5 | 21 |
Φ1500×5700 | ≤25 | 0.074－0.4 | 27 | 15 | 110-132 | 3.5－8 | 24.7 |
Φ1830×3000 | ≤25 | 0.074－0.4 | 24 | 11 | 132-180 | 4－10 | 28 |
Φ1830×6400 | ≤25 | 0.074－0.4 | 24 | 23 | 210 | 6.5－15 | 34 |
Φ1830×7000 | ≤25 | 0.074－0.4 | 24 | 25 | 210-245 | 7.5－17 | 36 |
Φ2200×5500 | ≤25 | 0.074－0.4 | 21 | 30 | 370 | 10－22 | 48 |
Φ2200×6500 | ≤25 | 0.074－0.4 | 21 | 31 | 380 | 14－26 | 50 |
Φ2200×7500 | ≤25 | 0.074－0.4 | 21 | 33 | 475 | 15－29 | 56 |
Φ2400×7000 | ≤25 | 0.074－0.4 | 21 | 39 | 475 | 16－33 | 69 |
Φ2400×11000 | ≤25 | 0.04－0.08 | 21 | 51.5 | 630 | 16－35 | 99 |
Φ2700×3600 | ≤25 | 0.074－0.4 | 21 | 39 | 475 | 16－29 | 74 |
Φ2700×4500 | ≤25 | 0.074－0.4 | 21 | 43.5 | 500 | 20－35 | 80 |
Φ3200×4500 | ≤25 | 0.074－0.4 | 18 | 65 | 800 | 25-40 | 137 |
篩電源是超聲波振動篩電源是超聲波振動篩的技術核心，對解決篩網網孔堵塞問題起到了至關重要的作用，使振動篩能篩分的顆粒更精細，篩分的效率更高，適用范圍更廣。
超聲網通用同一個超聲電源，連接一個清網換能器，用超聲換能器的輻射面與被堵塞的網面接觸，相對位移,即可清除網口的堵塞物。具有快速高效、改善清網質量、不改變網口尺寸、不傷害絲網表面質量等優點,可廣泛應用于試驗篩和工作篩。
型號 | 有效篩分直徑 (mm) | 功率 | 篩網規格 |
600 | φ520 | 0.37 KW | 100-500mesh |
800 | φ720 | 0.55 KW | 100-500mesh |
1000 | φ890 | 0.75 KW | 100-500mesh |
1200 | φ1090 | 1.1 KW | 100-500mesh |
1500 | φ1390 | 2.2 KW | 100-500mesh |
超聲波振動篩的安裝檢查
1、按照超聲波發生器銜接線的標識，直接插入接口并且鎖緊，使得超聲波發生器的電源與篩機超聲波接口正確銜接。
2、將超聲波發生器電源上微調旋扭旋至最小，翻開超聲波發生器電源開關，調查電流表有無反常，(在正常情況下，電流應小于200mA)。
3、檢查調試三次元振動篩分過濾機，并且要使物料運行軌道達到標準運行的軌跡。
4、運行三次元振動篩分過濾機（旋振篩），稍微投點料并且微調超聲波發生器電源上微調旋扭，使篩網到達一個理想狀況。(電流應小于200mA)
5、在超聲波振動篩正常的情況下，就可以均勻投料然后進入正常運轉。
